1.壓力表的原理與構造
1.1原理：壓力表通過竹炭竹纖維表內的敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。
1.2 構造：


溢流孔：
    若發生波登管爆裂的緊急情況的時候，內部壓力將通過溢流孔向外界釋放，防止玻璃面板的爆裂。注：為了保持溢流孔的正常性能，請?jiān)诒砗竺媪舫鲋辽?0mm的空間，不要改造或塞住溢流孔。
指針：
    除標準指針外，其他指針也是可選的。（零調指針最大值指針或設定指針）請?jiān)谶x型表中列出。
玻璃面板：
    除標準玻璃外，其他特殊材質玻璃，如強化玻璃，無反射玻璃也是可選的。
性能分類：
    普通型（標準）、蒸汽用普通型（M）、耐熱型（H）、耐振型（V）、蒸汽用耐振型（MV）耐熱耐振型（HV）。用途區分參考JIS7505波登管壓力表標準。
處理方式：
    禁油/禁水處理…在制造時除去殘留在接液部的水或油。
外裝指定：
    殼體顏色…除標準色以外，清特別注明。
節流閥：（可選）
    為了減小脈動壓力，節流閥安裝在壓力入口處。 脈動壓力：
    由于壓力發生器中泵的脈動特性，使壓力表的特診曲線振幅較大。這對壓力表是非常有害的。
連接方式：
    本產品連接部有三種連接方式：
    釬焊…用于銅類材質的連接
    銀銅釬焊…用于銅類材質和不銹鋼材質之間連接       TIG焊接…用于不銹鋼材質之間連接

2.壓力表術語
2.1 正壓與負壓
2.2 相對壓力與絕對壓力
2.3 真空度（如圖）


2.4 壓力的表示方法
    壓力有兩種表示方法：一種是以絕對真空作為基準所表示的壓力，稱為絕對壓力；另一種是以大氣壓力作為基準所表示的壓力，稱為相對壓力。由于大多數測壓儀表所測得的壓力都是相對壓力，故相對壓力也稱表壓力。 當絕對壓力小于大氣壓力時，可用容器內的絕對壓力不足一個大氣壓的數值來表示。稱為”真空度”。它們的關系如下：
    絕對壓力=大氣壓力+相對壓力
    真空度=大氣壓力—絕對壓力
    我國法定的壓力單位為Pa（N/㎡），稱為帕斯卡，簡稱帕。由于此單位太小，因此常采用它的106倍單位Mpa（兆帕）。

2.5 彈性敏感元件：波登管、波紋管、 隔膜

波登管壓力表
    波登管敏感元件是彎成圓形，截面積顯橢圓形的彈性C形管。測量介質的壓力作用在波動管的內側，這樣波登管橢圓截面會趨于圓形截面。由于波登管微小變形，形成一定的環應力。此環應力會使波登管向外延伸。由于彈性波登管頭部沒有固定，其就會產生小小變形，其變形的大小取決于測量介質的壓力大小。波登管的變形通過機芯間接地由指針顯示測量介質的壓力。

膜盒壓力表
    膜盒敏感元件由兩塊連接在一起的顯圓形波浪的膜片組成。測量介質的壓力作用在膜盒腔內側，由此所產生的變形可用來間接測量介質的壓力。壓力值的大小由指針顯示。膜盒壓力表一般用來測量氣體的壓力，并能測量微壓、過壓保護在一定程度上也是可以的。當幾個膜盒敏感元件疊在一起后會產生較大的傳遞力來測量極微小的壓力。




2.6 徑向型、軸向型
徑向型：指壓力表的連接口徑與表盤成I型
軸向型：指壓力表的連接口徑與表盤T型

2.7 IP防護等級
    IP（INTERNATIONALPROTECTION）防護登記系統是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草的。將燈具依起防塵防濕之特性加以分級。這里所指的外物含工具，人的手指等均不可接觸到燈具內之帶電部分，以免觸電。IP樊護等級是由兩個數字所組成，第一個數字表示燈具離塵、防止外物侵入的等級，第二個數字表示燈具防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高，兩個標示數字所表示的防護等級如表一及表二。

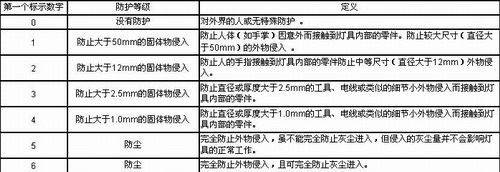

    表一：第一個標示特性號碼（數字）所指示的防護程度

    表二：第二個標示特性號碼（數字）所指示的防護程度


3. 壓力表的種類
3.1 室內型壓力表：A□□□


3.2 室外型壓力表：B□□□


3.3 高壓表：GH□□ 700MPa
3.4 差壓表：DG□□
3.5 雙指針壓力表：GD1□
3.6 耐震型壓力表：GV□□
3.7 帶接點壓力表：JM□□ JC□□ CD□□（耐壓防爆）


4.壓力表的選型與報價
    根據客戶需求確定壓力表種類，再根據壓力表的安裝場合選擇型號
4.1 室內A□□□
4.2 室外B□□□
4.3 振動的場合GV□□
4.4 耐壓防爆CD□□
4.5 壓力表的安裝
    徑向、徑向壁掛（帶面板）
    軸向、軸向安裝夾具、軸向面板
4.6 壓力表表盤刻度的選擇
4.7 帶法蘭隔膜、毛細管的壓力表
    法蘭：直接型、遠傳型。用于：電廠、石油、化工廠等
4.8 附件：虹吸管、節流閥、阻尼器、過壓保護器、接頭
4.9 禁油禁水
    測量氧氣時請標明“禁油處理”測量乙炔時請標明“禁油處理”及耐腐蝕；測量氫氣時請標明“禁油禁水處理”
